钢结构防腐常用方法【防腐涂料】

一、耐候钢
耐腐蚀性能优于一般结构用钢的钢材称为耐候钢，一般含有磷、铜、镍、铬、钛等金属，使金属表面形成保护层，以提高耐腐蚀性。其低温冲击韧性也比一般的结构要好。

二、热浸锌
热浸锌是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，5mm以下薄板锌层厚度得小于65μm，对于较厚薄板锌层厚度不小于86μm。以此来达到防腐蚀的目的。

这种方法的优点是耐久年限长，生产工业化程度高，质量稳定。因而被大量用于受大气腐蚀较严重且不易维修的室外钢结构中。如大量输电塔、通讯塔等。以及近年来大量出现的轻钢结构体系中的压型钢板等。

三、热喷涂铝（锌）复合涂层
这种方法与热浸锌防腐蚀效果相当。具体做法是先对钢构件表面作喷砂除锈，使其表面露出金属光泽并打毛。再用热喷涂设备的热源（乙炔—氧燃烧火焰、电弧、等离子弧等）将不断送出的铝（锌）丝融化，并用压缩空气吹附到钢构件表面，以形成蜂窝状的铝（锌）喷涂层（厚度约80~100μm）。最后用环氧树脂或氯丁橡胶漆等涂料填充毛细孔，以形成复合涂层。

这种工艺的优点是对构件尺寸适应性强，构件形状尺寸几乎不受限制。与热浸锌相比，这种方法的工业化程度较低，喷砂喷铝（锌）的劳动强度大。铁锈转化剂

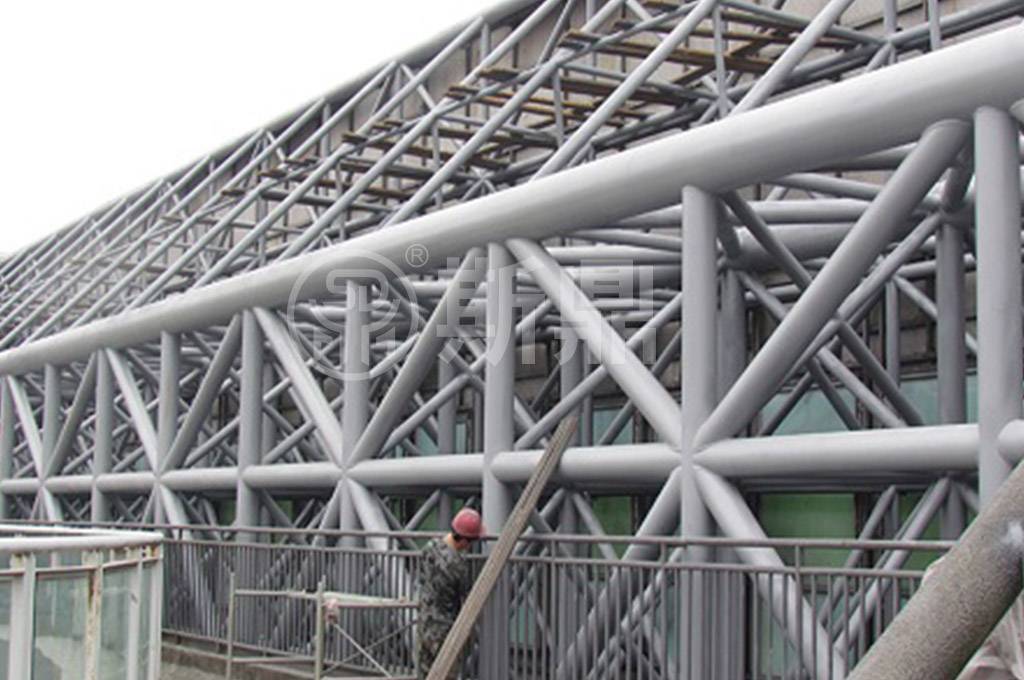

四、涂层法
涂层法防腐蚀性一般不如长效防腐蚀方法。所以用于室内钢结构或相对易于维护的室外钢结构较多。一次成本低，但用于户外时的维护成本较高。
涂层法的施工的第一步是除锈。优质的涂层依赖于彻底的除锈。所以要求高的涂层一般多用喷砂喷丸除锈，除去所有的锈迹和油污。涂层的选择要考虑周围的环境。不同的涂层对不同的腐蚀条件有不同的耐受性。

五、阴极保护法
在钢结构表面附加较活泼的金属取代钢材的腐蚀。常用于水下或地下结构。铁锈转化剂

涂层法施工注意事项
涂层法是目前钢结构防腐施工中常用的方法，其施工过程应注意以下事项：
1、钢构件涂装后应隔离围护，防止踏踩。
2、涂装后，在4h之内如遇有大风或下雨时，应加以覆盖，防止粘染尘土和水气、影响涂层的附着力。
3、运输涂装后的构件时，应注意避免磕碰，避免在地面拖拉，以防涂层损坏。
4、当气温低于5℃时，应选用相应的低温涂层材料施涂；当气温高于40℃时，应停止涂层作业。
5、当空气湿度大于85%，或构件表面有结露时，不宜进行涂层作业。www.sisdin88.com铁锈转化剂
